GV guitars - készítés, szerviz: kérdések, válaszok, tanácsok
Instruments made by passion
@APeet (#618): Pont ilyen értékű ellenállásokon gondolkodtam. Egyébként mi van akkor ha nem tennék be? Megdöglene a Led?
@RPé (#617):
Ha beraksz egy-egy 1kOhmos (1000 Ohm) Ellenállást, az jó lesz. Ha erősebb fényt akarsz, akkor 470 Ohm is elég.
MŰKÖDIK! ! ! ! ! ! ! ! !
Csak valaki hülye berajzolt egy olyan vonalat aminek rohadtul nem kellett volna ott lennie mint összekötés. Kiiktattam és frankón kapcsol. Most már csak a ledeket kell szóra bírni. :) Nem tudjátok, hogy egy sima erősítőnek a lábkapcsolójában lévő led-hez mekkora ellenállás kell? :)
@RPé (#614):
Ez van benne a kapcsolóban. Így működik a kapcsoló belül.
Látod, hogy 3 különálló kapcsolószerv kapcsolja a középső sor lábat az egyik, illetve a másik szélső sorhoz. És neked azt kell valahogy kifundálnod, hogy ez a valóságban neked milyen irányba áll.
@RPé (#614):
Ezzel a kis kapcsolással ki tudod találni, hogy merre kapcsol a kapcsoló.
Mert ha a kapcsolási irányra merőlegesen kötöd be a kapcsolót, akkor nem fog működni az áramkör.
Egyébként teljesen mindegy, hogy a középső, vagy a valamelyik szélső ágban kapcsolgatod a ledet. Semmit nem számít.
@APeet (#613): Az a tök érdekes, hogy amiket találok rajzokat egyiknél sincs a led középre kötve. Akkor ez most hogy is van? Már fullon nem értem.
@RPé (#611):

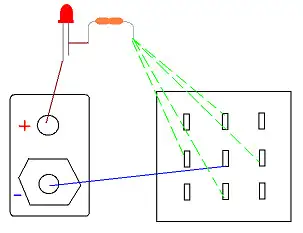

Kérlek nézd el a rajz kezdetlegességét!
Az elem negatív pólusát a kapcsoló középső lábára kötöd (kék vezeték)
A pozitív pólusát a led hosszabb lábára. A led másik lábára teszed az ellenállást. Ha az ellenállás szabad végét hozzáérinted az elem negatív pontjához és az felvillan, akkor eddig jó. Az ellenállás szabad lábával ezután végig pásztázod a kapcsoló szélső lábait (ahova a zöld szaggatott vonalak mutatnak). Ha megvan, ahol világít, akkor azon tengely mentén kapcsol a kapcsoló (átkapcsolva a vele szemben levő oldali lábra kapcsol). Ezzel ki tudod találni, hogy a kapcsoló milyen irány mentén kapcsol. A másik két kapcsolószerv (mert 3 db kis kapcsolószerv van a kapcsolóban) ezzel párhuzamosan foglal helyet és párhuzamosan működik a középsővel.
@Flór Gábor (#610):
Tartok tőle hogy nem látom a teljes adatlapot. email-t sem.
@APeet (#607): Aha. Nincs egy egyszerűbb rajzod erről? :) Egy picit kínai nekem. Életemben először csinálok ilyet.
@Dósa László (#609): Akkor passz. Húrcsere, ha a bundhoz ér üveghang pozícióban, akkor az a baj, hangszerész megoldja, becsiszolja a bundot, és kész. Ha nem a bundhoz ér, akkor keresgélni kell a gerjedő pontot, és ha megvan, tompítani. Sajnos alsó kategóriás gitároknál elég gyakori hiba, hogy bizonyos hangokra bebúgnak. Ha tudsz fogyasztható formátumot küldeni (mp3, wav, ogg), meghallgatom, az adatlapomon az emilcímem is ott van.
@Flór Gábor (#603):
Azt próbáltam amikor ajánlottad hogy keressek valamit a berezeghet. Ugyanaz.
@Tom Szájer (#605):
Nem tudom milyen agresszív kétoldalas ragasztókat ismersz. Az enyém, sima ragasztószalag. Nem kezd kötésbe, nem oldja a festéket. Hasonló, mint a szigetelőszalag, csak mindkét fele ragad.
@RPé (#604):
Aha! Így már más. Akkor teszt következik. :D
Fogod a ledet (amivel természetesen sorba van kötve a megfelelő értékű ellenállás) és ráteszed az elemre, megnézed, milyen irányban bekötve világít. Ha ez megvan, akkor az elem egyik (mondjuk negatív) pólusát a kapcsoló kellős közepére kötöd. A led-ellenállás páros pozitív pólusát az elem pozitív pólusára kötöd, a negatívval pedig végigpásztázod a kapcsoló szélső lábait. Ahol felvillan a led, abba az irányba kapcsol. Ha megnyomod a lábkapcsolót, akkor az átellenes oldalon kell a lednek világítania. Ez a 3 láb egy kapcsolóhoz tartozik. A másik 3-3 láb trió ezzel párhuzamosan (és függetlenül) működik.
Valahogy így nézne ki, de most felmerült bennem, hogy a hangszedők szélén van az a műanyag keret ami lehet, hogy útban van.
@Adam41 (#589): A kétoldalas ragasztóval felrakva sem tudod leszedni. Ezek a tapadó ragasztók is kötést képeznek , ami a nyomás erősségével és az idővel fokozható. A festéket is képes leszedni és TOMPÍTJA a hangot is. Vágd ki papírból és tedd rá, legalább látszik hogy fog kinézni , és az alapján el is lehet készíteni. A gyári előlap nem teljesen egyezik meg az előlap nélküli helyzetekkel, a kapcsoló és a poti is máshol van. Itt 2mm már sok!
@APeet (#590): Ezek 3PDT true Bypass kapcsolók. Itt nincs jobbra balra. Lábkapcsolók.
@Dósa László (#601): Ne a húrlábra, a nyeregre. Az az, ami fölül van, a kulcsoknál, általában fehér csont (műanyag).
@Dósa László (#601):
A telefon amr filet rögzített. Hogyan tudom becsatolni?
@Flór Gábor (#587):
Ha a húrlábra rányomom a húrt úgy hogy még ne tompítsam akkor is ugyanaz.
Telefonnal gyorsan felvettem párszor ezt a hangot és megpróbálom becsatolni. (Ha csak képet lehet akkor kérnék valami elérhetőséget és megköszönöm ha meglesed)
Köszönöm
@Adam41 (#599):
Az eddig oké, de neked egy koptató nélküli testű gitárod van. Ha a koptatón nem passzolnak a poti és a kapcsoló nyílások a testhez, akkor bukta van. A koptatós Ibanezeknél (mint a Fendereknél) a test ki van felülről marva. Az elektronikai szerelékek helyét pusztán a koptató szabja meg, vagyis nem kell a testhez idomulnia. Ott nem probléma, ha kicsit más a koptató, mint amilyen eredetileg volt. Nálad ez nem így van, mert a testen levő lyukaknak pontosan egybevágónak kell lennie a koptató lyukaival. Különben vagy a testet faraghatod, vagy a koptatót lyuggalgatod odébb.
