Gitárbarkács
˝Csináld magad˝ gitárjavítás és -építés, otthoni barkácsolás a hangszedőcserétől a komplett gitár elkészítéséig.
Ma megjöttek a matricák is :)
Ezt bónusznak kaptam.

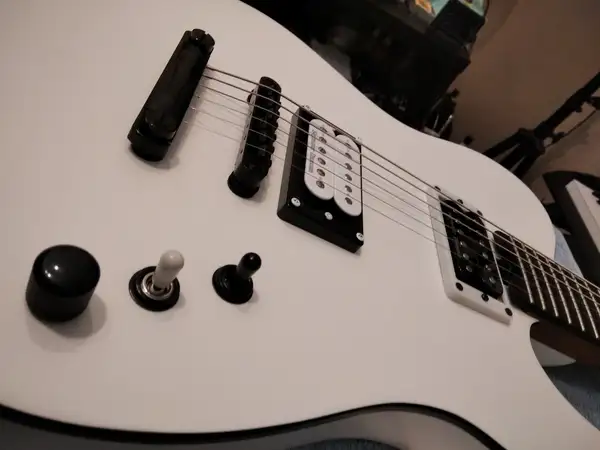

Kapott SD SH4 JB-t meg SH2-N hangszedőket meg egy plusz kapcsolót felezni a nyaki humbit illetve killswitchként is funkcionál
A basszerok véletlenül a csevegőbe mentek, ide szántam azokat is :)

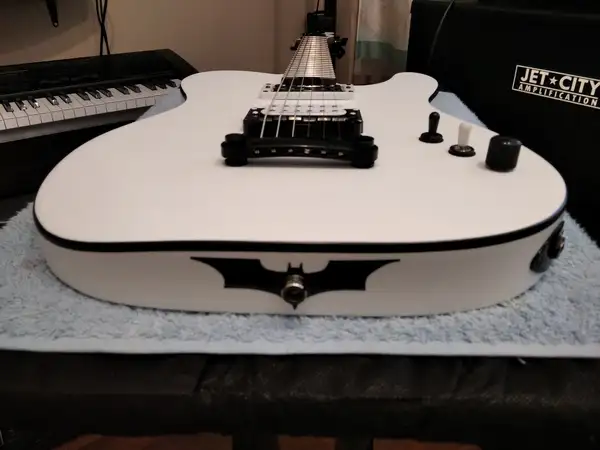

Kicsit ˝színezgettem˝ a fekete fehér telét
ilyen volt
@Toni L. (#4054): Szia, köszönöm a részletes leírást. Annak ellenére, hogy az elektromosságtan mindig is távol állt tőlem, abszolút érthető volt. Magam is kíváncsi vagyok, hogy sikerül-e megoldani a problémát, decemberben közepén-végén lesz időm, akkor kiderül. Szívesen megírom majd nektek, hogy mire jutottam, akár összejön, akár nem.
@ADAK (#4053):
Szia! Köszönöm a tanácsokat, jó forrasztópákám lesz, már beszéltem egy villanymérnök ismerősömmel, valószínű karácsony környékén fogunk mindketten ráérni, akkor nekiesünk és az általatok leírt útmutatások alapján megoldjuk a problémát (remélhetőleg).
@zsola4 (#4055): Jó bazi drágán. :) Van valami rendelési limit, kb. egy kisebb boltnyi cuccot kell rendelni, akkor van ingyen. Én is úgy örültem, pont kellett volna ez-az, de inkább máshonnan oldottuk meg.
innen lehet rendelni mindenféle bisz-baszt... www.stewmac.com

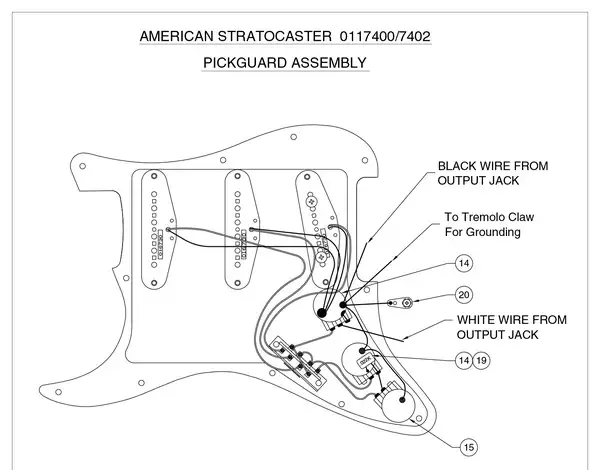

Itt van egy klasszikus single coil bekötés. Én is ez alapján építettem újjá a Strato-m elektronikáját, teljesen zajmentes single és köztes (humbucker) állásban is. Látható, hogy az összes poti külső háza a földelésre van kötve és innen megy a jack-re és a tremolora, húrlábra is. A Fendernél van még egy földelő csatlakozás is, ami a testre van lecsavarozva (20-as jelölés). Ennek akkor van igazán értelme, ha a pickup és elektronika üregek ki vannak kenve fémtartalmú árnyékoló műgyantával. Ezzel a lekötéssel, a belső üregek is le vannak árnyékolva. Földelő vezetékek bekötésénél az elektronikában erősen javasolt az úgynevezett csillagpontos földelés. Ez azt jelenti, hogy lehetőség szerint az összes földelő kábel egy pontra legyen leforrasztva és innen menjenek kifelé sugárszerűen.
Ahogy ADAK kolléga is említette, fontos a jó forrasztópáka, én inkább szabályozott forrasztóállomást javasolnék, cserélhető hegyekkel. Egy gyengébb páka, túl vékony heggyel nem tud annyi hőt átadni, hogy rendesen átmelegítsen egy pontban 3-4 összefogott vezetéket, meg a poti külső burkolatát. Enélkül nem terül el rendesen a forraszanyag, nem futja körbe a vezetékeket, nem lesz megfelelő a kontakt, szélsőséges esetben el is válhat a felülettől. A gyenge pákával fordul elő általában, hogy a fent említett okok miatt a túl sokáig kell melegíteni a felületet és emiatt a potméter is elpusztul.
Kíváncsi leszek, hogy mire jutsz, mert azért a gyárilag szerelt elektronikáknál nem nagyon fordul elő, hogy leszakadnak a belső földelőkábelek.
@Stevie G (#4051):
- Stratocaster típusú gitároknál a húrok földelő vezetétének egyik vége a potenciométerek valamelyikén van, a húrok felé vezető vég pedig a tremolház fedelének levétele után válik láthatóvá. (Itt kezdjed a vizsgálódást! )
- LP gitároknál a földelés szintén az egyik potméterről indul és a húrláb (bridge) egyik tőcsavarjához vezet. (Talán itt van meghibásodás legritkábban.)
- Jazzgitáron lehet az LP változat is, de van mikor a fém tailpiece rögzítő lemeze alá vezetik a földelő vezeték végét.
(Csak megfelelő csavarhúzóval, jó forrasztópákával, stb. dolgozz, nehogy kárt okozz magadnak!
A koptató, a takaró lemezek csavarjainak visszacsavarásakor ügyelj a következőre: Visszacsavaráskor a csavarhúzót forgasd lassan az óramutató járásával ellentétes irányba mindaddig, amig egy kis koppanást nem hallasz és érzékeled, hogy a csavar vége beleül az első becsavarásakor kialakított menet elejébe. Csak ez után kezd meg a becsavarást. Ha így csinálod, akkor a csavar pontosan az először vágott menetbe csavarodik be, és nem vág másik menetet a fába. Így a csavarfurat nem kopik ki, nem lesz sohasem lötyögős! )
Jó munkát, sok sikert!
@Messius (#4050): Szia!
Köszönöm a segítőkész választ. Most, hogy elolvastam pár cikket, megnéztem néhány videót, illetve némi iránymutatást is kaptam, biztos vagyok benne, hogy a földeléssel van gond. Ha lesz időm pepecselni, nekiesek és megpróbálom megoldani a problémát, hátha sikerül. :) Bizakodó vagyok.
@ADAK (#4049): Szia! Köszönöm, elméletben megoldódott, neki fogok feszülni és megpróbálom magam, az összegyűjtött infók alapján megoldani. Legrosszabb esetben nem sikerül. :)
@Stevie G (#4045): A hiba mostanában jött elő? Feltételek ugyanazok mint amikor még nem volt ˝zúgás˝(helyszín, konnektor, kábel, eszközök változtak)?
Ilyen esetben érdemes ezeket is átgondolni, mert okozhat hasonló hibát annak ellenére, hogy a másik gitár kevésbé zúg, de valószínű a gitár ˝földeletlenség˝˝ a probléma. Érdemes átnézni, nincs-e leszakadt vezeték, forrasztási hiba, de egy multiméterre is szükség lesz! Általában a Jack aljzatnál, hídnál szokott gond lenni de ez már csak tipp, sajnos látatlanban, mérés nélkül csak ˝tapogatózunk a sötétben˝.
@Stevie G (#4044): Bizony, zúgás ellen legjobb dolog a földelés! De nem a gitárt kell elföldelni!
Örülök, hogy megoldódott!
@Flór Gábor (#4047):
Máris eggyel okosabb lettem, köszönöm.
@Stevie G (#4045): Nos, ha ez van, bocs, hogy ˝Ha fém alkatrészeket érintek, a zúgás megszűnik˝, és te tanácstalan vagy, akkor különösen fölösleges bárki mellé odaülni (ebben az esetben mondjuk megmutatja, hol a földelés, de azt meg tudod nézni a tecsőn is).
@Stevie G (#4043): Szerintem nem nagyon létezik. Nekem ez egy régi haveri kapcsolat volt, aki történetesen ezzel foglalkozott, így megdumáltuk, hogy megnézi, megnézte, tudta, mi a baj, és megcsinálta. Ha nem tudta volna, ott kellett volna hagynom, és majd megyek érte, ha kész. Általában a hangszerészeknél nem lehet megvárni a munkát, mert el vannak havazva. Aki meg nem, az alapból gyanús. Ha maszekban találsz valaki idegent (ilyen ajánlás alapján, hogy ˝a haverom jó kezű csávó, majd ő megnézi˝), aki megcsinálja, ˝mert ő ért hozzá˝, olyannak én nem adnám a kezébe a hangszeremet.
@Messius (#4042):
Szia, köszönöm a választ, ki fogom próbálni másikon is. Single coil (ESP LTD LS-120). Tudom, hogy zajosabb, mint egy humbi, de a másik gityón is single coil van, az sokkal halkabb. Ha fém alkatrészeket érintek, a zúgás megszűnik.
@ADAK (#4041):
De jó, hogy rákattintottam. :D Sosem gondoltam, hogy Gregort ilyesmire rá lehet venni, ez valami hatalmas volt!
Köszönöm!
@Flór Gábor (#4040):
A válaszod első felével abszolút egyetértek. Nem gondolom, hogy ez egy egyszerű dolog, de akár egy ilyen alkalomból is nagyobb rálátásom lehet később egy hasonló problémára (optimista vagyok).
A második bekezdéssel viszont pont azt erősítetted meg, hogy létezik még olyan, hogy valaki segít megoldani a problémát és még végig is nézheted, sőt, készségesen el is magyarázza. Ettől független nem biztos, hogy megérteném, ez tény.
@Stevie G (#4037):
˝Addig eljutottam, hogy a gitárral van probléma, mert ugyanazon az erősítőn más gitárom jól szól˝
Ez nem feltétlenül bizonyíték még!
Milyen hangszedők vannak a ˝rossz˝ gitárban és milyenek a jóban?
Ha van másik erősítőd azzal is zúg?
